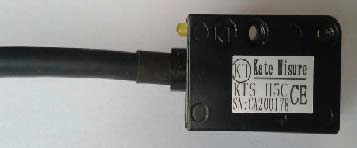

耐創KTS磁柵尺



機械特性
印模壓鑄讀數頭。
M4螺栓固定讀數頭。
安裝公差范圍大。
電氣特性
電纜柔性好。
信號具有良好的穩定性



技術參數
參考信號：每5mm（C）外部（E）
磁間距：5+5mm
分辨率：2.5,5,10,25,50,100μm,其它客戶定制
精度：±25um
重復性 ±1 increment
電纜：8芯、5芯
輸出類型：LINE-DRIVER PUSH-PULL
傳感器安裝距離：參考圖紙
供電電壓：5~28Vdc  ±5%
消耗電流（空載）：60mA max
消耗電流（帶負載）：
140mA max  (@5 V  R = 120 Ω)
115mA max  (@12 V  R = 1.2K Ω)
90mA max  (@28 V  R = 1.2K Ω)
相位偏移：90°±5°
最大速度：2.5 m/s ,13m/s max
抗振動：10 g [10~2000Hz]
抗沖擊：100 g （11ms）
防護等級：IP67
工作溫度：0~50℃
儲存溫度：-20~80℃
濕度：100%不凝結
讀頭重量：40 g 克
電氣保護：
電源極性倒置保護
輸出短路電流保護
