動態扭矩傳感器水平安裝方法及注意事項
文章出處：naichuang人氣：發表時間：2020-04-20 09:57:45
水平安裝注意事項：
1．可以水平安裝或垂直安裝使用
2．水平安裝時可以使用鋼性聯結或柔性聯結，聯軸器應緊靠傳感器兩端的軸肩。
3．剛性聯結時同軸度要求小于0.05mm，柔性聯結時小于0.2 mm，建議選用彈性聯軸器，并在傳感器的兩端加裝軸承支架。

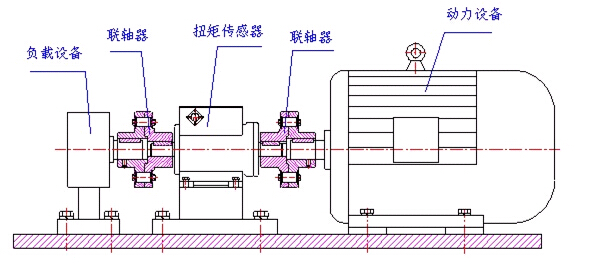

安裝示意圖：
特別注意：（徑向跳動盡可能不大于0.5mm!）
1.接線必須正確;
2.供電為±12V直流開關電源，（或±15V,24V,需采購前注明）
3.屏蔽電纜線的屏蔽層必須接地。
4.嚴禁大力敲擊傳感器的兩端輸出軸，請勿帶電操作
1．可以水平安裝或垂直安裝使用
2．水平安裝時可以使用鋼性聯結或柔性聯結，聯軸器應緊靠傳感器兩端的軸肩。
3．剛性聯結時同軸度要求小于0.05mm，柔性聯結時小于0.2 mm，建議選用彈性聯軸器，并在傳感器的兩端加裝軸承支架。
安裝示意圖：
特別注意：（徑向跳動盡可能不大于0.5mm!）
1.接線必須正確;
2.供電為±12V直流開關電源，（或±15V,24V,需采購前注明）
3.屏蔽電纜線的屏蔽層必須接地。
4.嚴禁大力敲擊傳感器的兩端輸出軸，請勿帶電操作
